1、 明渠土建安装准备
在安装前首先察看地形，进水口必须高于出水口，确保有水位差,出水畅通，这是成功安装巴歇尔槽明渠流量计的关键。
A、巴歇尔槽的尺寸与渠道安装有关，请用户根据现场情况而定。
B、巴歇尔槽的中心线要与渠道的中心线重合,使水流进入巴歇尔槽不出现偏流。
C、巴歇尔槽通水后，水的流态要自由流。巴歇尔槽的淹没度要小于规定的临界淹没度。
D、巴歇尔槽的上游应有大于5倍渠道宽的平直段，使水流能平稳进入巴歇尔槽。即没有左右偏流，也没有渠道坡降形成的冲力。
E、巴歇尔槽安装在渠道上要牢固。与渠道侧壁、渠底连结要紧密，不能漏水。使水流全部流经巴歇尔槽的计量部位。巴歇尔槽的计量部位是槽内喉道段。

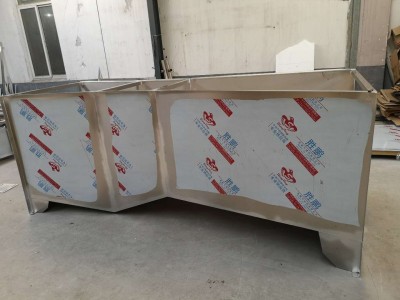

成品尺寸：
序号 | 类型 | B值（mm） | 长*宽*高（mm） | 流量（m3）/小时 |
1 | 标准型 | 25 | 835*267*265 | 19.44 |
2 | 标准型 | 51 | 773*314*305 | 47.52 |
3 | 标准型 | 76 | 914*359*517 | 115.56 |
4 | 标准型 | 152 | 1525*500*730 | 399.6 |
5 | 标准型 | 228 | 1630*675*890 | 903.6 |
6 | 标准型 | 250 | 2845*980*1060 | 900 |
7 | 标准型 | 300 | 2870*940*1200 | 1440 |
8 | 标准型 | 450 | 2945*1120*1200 | 2268 |
9 | 标准型 | 600 | 3020*1300*1200 | 3060 |
10 | 标准型 | 750 | 3095*1480*1200 | 3960 |
11 | 标准型 | 900 | 3170*1660*1200 | 4500 |
12 | 标准型 | 1000 | 3200*1780*1250 | 5400 |
13 | 标准型 | 1200 | 3320*2020*1250 | 7200 |
14 | 标准型 | 1500 | 3470*2380*1250 | 9000 |
15 | 标准型 | 1800 | 3620*2740*1250 | 10800 |
