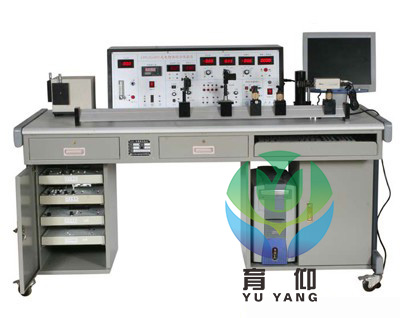

YUY-GD01现代光电特性综合传感器实验台|传感器综合实验台

一、YUY-GD01现代光电特性综合传感器实验台设备概述：
YUY-GD01现代光电特性综合传感器实验台|传感器综合实验台是集光、机、电于一体的多功能实验系统。系统覆盖内容广，可进行光通讯、信息控制、光电检测中所用的信号源、光电探测器等各类器件原理、特性、性能参数的实验，还可进行光的传输，光电传感器的应用，光强分析，莫尔条纹计数等一系列光电实验。实验系统：采用全自动单色仪来实现光电器件光谱特性的连续测量，实验结果直接在电脑上用图形显示；用CCD摄像法实现莫尔条纹的自动计数测微；用CCD摄像法将单缝衍射图像采集处理后可实现衍射光强的二维和三维分布显示。系统采用?？樽楹系姆绞?，不同的专业可以有不同的菜单。系统提供了较为开放的电路和光路，为学生更好的理解与掌握原理、正确使用光电器件奠定了基础，让学生通过实验学会合理地选择传感器，掌握检测的原理和方法。适用于光电信息专业、电子信息专业、计量测试专业等的教学实验。

一、YUY-GD01现代光电特性综合传感器实验台|传感器综合实验台技术指标
(1)、主控制台、导轨及全自动单色仪
1、 主控制台长900mm，宽300mm，高330mm。
主控制台提供直流信号源（ 12V， 5V，-12V～+12V可调），
恒流源（0～20mA可调），
气压源（4～20Kpa可调），
电压表（量程200mV,2V,20V,200V,2000V），
电流表，频率/转速表，光功率计，光照度计，
智能温度调节仪，标准RS232串口，USB接口。
2、 全自动单色仪：
焦 距：150mm
相对孔径：f/4
扫描范围：380-1080nm
分 辨 率：0.4nm/mm（435.8nm处，缝宽10 m）
线 色 散：5.4nm/mm
准 确 度：0.25nm
重 复 性：0.1nm
zui小步距：0.01nm
焦面尺寸：宽25mm 高10mm
狭 缝：宽度10 m-3mm连续可调
光 栅 台：光栅转台标准配置1200L/mm闪耀光栅
尺 寸：长200mm 宽190mm 高160mm
(2)、传感器及光源
序 号 传感器名称 备注
1 红外发射二极管 峰值波长940nm，工作电压10V
2 光敏电阻 Cds光敏电阻，额定功率20mw，暗阻 5M
3 光敏二极管 响应波长880nm，工作电压＜10V, 暗电流 0.2 A
4 光敏三极管 响应波长880nm，工作电压 10V, 暗电流 0.3 A
5 硅光电池 响应波长700nm,开路电压300mV
6 光照度计 1 1999Lx
7 光功率计 1 1999mW
8 激光二极管 发射波长分别为650nm和980nm
9 发光二极管 红光LED和白光LED
10 彩色图象CCD镜头 3.5-8mm 1:1.4 1/3
11 光栅莫尔条纹传感器 50L/mm透射光栅
12 雪崩二极管 工作电压200V，响应波长880nm
13 光电倍增管 光谱灵敏区域300～700nm
14 低压汞灯 zui高峰值波长在546.07nm处
15 溴钨灯 工作电压12V，白光出射，波长范围广
