西门子G120变频器 西门子PM240变频器功率单元 上海盟疆工业自动化有限公司

价格：￥1元

生产地：德国品牌：

型号：西门子G120变频器公司传真：

移动电话：18201799071更新时间：2019-05-06

上海盟疆工业自动化设备有限公司 经销批发的西门子工业自动化控制设备、西门子畅销消费者市场，在消费者当中享有较高的地位，公司与多家零售商和代理商建立了长期稳定的合作关系。上海盟疆工业自动化设备有限公司经销的西门子工业自动化控制设备、西门子S7-200SMART  S7-200 CN 、S7-300、S7-400、S7-1200 、变频器、触摸屏、工控机、数控系统、NCU数控主板、西门子元器件等等西门子自动化品种齐全、价格合理。上海盟疆工业自动化设备有限公司实力雄厚，重信用、守合同、保证产品质量，以多品种经营特色和薄利多销的原则，赢得了广大客户的信任。

西门子PM240变频器功率单元

信誉第一，客户至上是公司成立之初所确立的宗旨，在公司领导的严格要求和员工们不折不扣地贯彻执行下发展延续至今。 假一罚十 一直是我公司的主动承诺。
承诺一：1、保证全新原装进口
承诺二：2、保证安全准时发货
承诺三：3、保证售后服务质量
流程一：1、客户确认所需采购产品型号
流程二：2、我方会根据询价单型号查询价格以及交货期，拟一份详细正规报价单
流程三：3，客户收到报价单并确认型号无误后订购产品
流程四：4、报价单负责人根据客户提供型号以及数量拟份销售合同
流程五：5、客户收到合同查阅同意后盖章回传并按照合同销售额汇款到公司开户行
流程六：6、我公司财务查到款后，业务员安排发货并通知客户跟踪运单




串口通信硬件选型

在SIMATIC S7系列产品中包括多种不同等级、不同功能、适合不同应用场合的串行通信?？椤?/p>CP340/341/440/441 ?？樘匦远哉?p>S7-300/400 PLC 主要的串行通信模块及?？樘匦?，如图 1 所示。

图1 S7-300/400 串行通信?？榱斜?/p>

注意:对于Modbus通讯协议方式，每个通讯?？槎夹枰渲靡桓鯩odbus主站或从站硬件狗（Dongle）。

下图列出了目前新产品的订货信息，仅供参考，订货时请以相关产品手册或供货商提供信息为准，如图 2 所示。

图2 S7-300/400 串行通信?？槎┗跣畔?/p>串口引脚定义及协议说明

串口通讯，又经常被称为点对点通讯或者PtP通讯，是工业设备中的一种非常通用的通讯方式，常用于获取相对远程采集设备的数据。

串行通信，通常利用RS232C或者RS485电气接口，实现ASCII码或者Modbus通讯；其特点是通信线路简单，成本较低，用于解决不同厂商产品之间节点少、数据量小、通讯速率低、实时性要求不高的场合，如过程仪表、变频器、连接扫描仪、条码阅读器等带有串行通讯接口的设备，CP卡加载通讯协议后，还可以和支持Modbus协议的现场仪表通讯。

为了实现设备相互通讯，通讯双方的通讯接口和通讯协议要一致，基本的串行通讯的数据帧格式和波特率也要匹配。

西门子串行通讯支持的数据帧格式：

起始位：1位；数据位：7/8位；西门子PM240变频器功率单元校验位：1位奇/偶校验位，或者没有校验位；停止位：1/2位。

凡是符合这些格式的串行通信设备，理论上都可以相互通信。

支持的通讯接口

常用的串行数据接口有:RS232C 和 RS485/422。RS-232C、RS-422/485 标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。

注意： 接口和协议是两个概念。

RS232C接口

RS-232C 是低速率的单端串行通讯，RS-232C 采取不平衡传输方式，即所谓单端通讯。

1.RS232C 通讯接口特点

RS-232采取不平衡传输方式，其收、发端的数据信号是相对于信号地，抗共模干扰能力差；近距离通讯，大通信距离15m；只能用于点对点（即一对收/发设备）通讯。

2. RS232C 接口定义

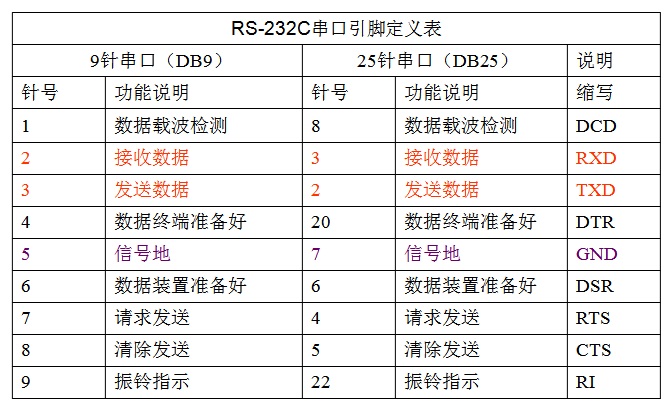

RS232C并未定义连接器的物理特性，不同类型的连接器引脚定义也各不相同，其中9针和25针的引脚定义对照，如图 1 所示。

图1 RS232C 串口管脚定义

为简单且常用的是三线制接法，即Txd，Rxd和地线三根，如上图中红色（2，3）和紫色（5）三个针脚。

RS422/485 接口

RS-422/485 改进 RS-232 通信距离短、速率低的缺点。

1.RS422/485接口特点

RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输；平衡传输抗干扰能力更强，使传输距离更远，通讯距离长1200米；可以连接多个设备，RS422总线可支持10个节点（单机发送、多机接收的单向传输），RS485可支持32个节点（多点、双向通讯能力）；网络拓扑一般采用终端匹配的总线型结构，不支持星型或树形；传输距离超过50米，需要在两端加终端电阻330欧姆（推荐用LIYCY电缆）；

2.RS422/485接口定义

RS422/485 的端口有9针、15针，CP340/341/440/441的接口是15针，如图 2 所示。

图2 RS422/485 串口管脚定义

常用支持协议

常用的协议类型

ASCII 协议，又称自由口Modbus 协议

ASCII 协议

ASCII 协议通过通讯处理器和通讯伙伴之间的点对点连接控制数据传输。

由于消息的结构完全由用户定义，用户可以以 ASCII 协议为基础开发自己的消息。在接收方只需要定义接收消息的结束方式，发送接收双方协商一致。

ASCII 驱动程序允许发送和接收任何结构的数据（所有可打印的 ASCII 码表字符符以及从 00 到 FFH [带有 8 个数据位字符帧] 的所有其它字符或从 00 到 7FH [带有 7 个数据位字符帧]的所有其它字符）。

ASCII协议适用于与支持串行通信的智能仪表、条形码阅读器、扫描仪、打印机等设备进行通讯。

MODBUS 协议

MODBUS RTU 通信协议是以主从的方式进行数据传输的，主动方发送请求，被动方响应请求，应答的方式。

在传输的过程中主站是主动方，即主站发送数据请求报文到从站；从站是被动方，即如果正常从站返回正常响应报文，如果故障从站返回异常响应报文，如图 3 所示。

图3 MODBUS 请求响应报文格式

MODBUS 系统中，数据交换需要通过功能代码（Function Code）来控制的，具体分以下两类。

有些功能码是对位操作的，通信的用户数据是以位为单位的：

FC01读输出位的状态；FC02读输入位的状态；FC05写单个输出位；FC15写多个输出位。

有些功能码是对16位寄存器操作的，通信的用户数据是以字为单位的：

FC03读输出寄存器；FC04读输入寄存器；FC06写单个输出寄存器；FC16写多个输出寄存器。

这些功能码是对四个数据区位输入、位输出、寄存器输入、寄存器输出进行访问的，如图 4 所示。

图4 访问的数据区

Modbus地址由起始的数据类型代号和地址偏移量组成。功能码决定对Modbus地址进行操作类型，其可根据需要传输的数据类型和个数来决定，如图 5 所示。

图5 MODBUS 地址对应关系

注意：在传输消息桢中，用户使用的地址是0为基准，而对应的Modbus地址是1为基准，如FC16功能码时以16进制的0000为起始地址，对应的寄存器是从40001开始。

MODBUS RTU 传输模式：消息桢中的每个8位分成2个4位16进制的字符。

每个字符帧格式（11位），如图 6 所示。

图6 字符帧格式

注意：如果无奇偶校验位，停止位是2位。

消息帧格式，如图 7 所示。

图7 消息帧格式
